Подземная дренажная ёмкость ЕП-50 / ЕПП-50
Подземные дренажные ёмкости марок ЕП-50 и ЕПП-50 применяются на промышленных объектах для сбора и временного хранения различных жидких сред: топлива, нефтепродуктов, конденсата, сточных и технических вод и других жидкостей.
Конструкция
Корпус ёмкости изготавливается из стальных обечаек, соединяемых автоматической сваркой. Днища могут быть эллиптическими или коническими — в зависимости от требований технического задания.

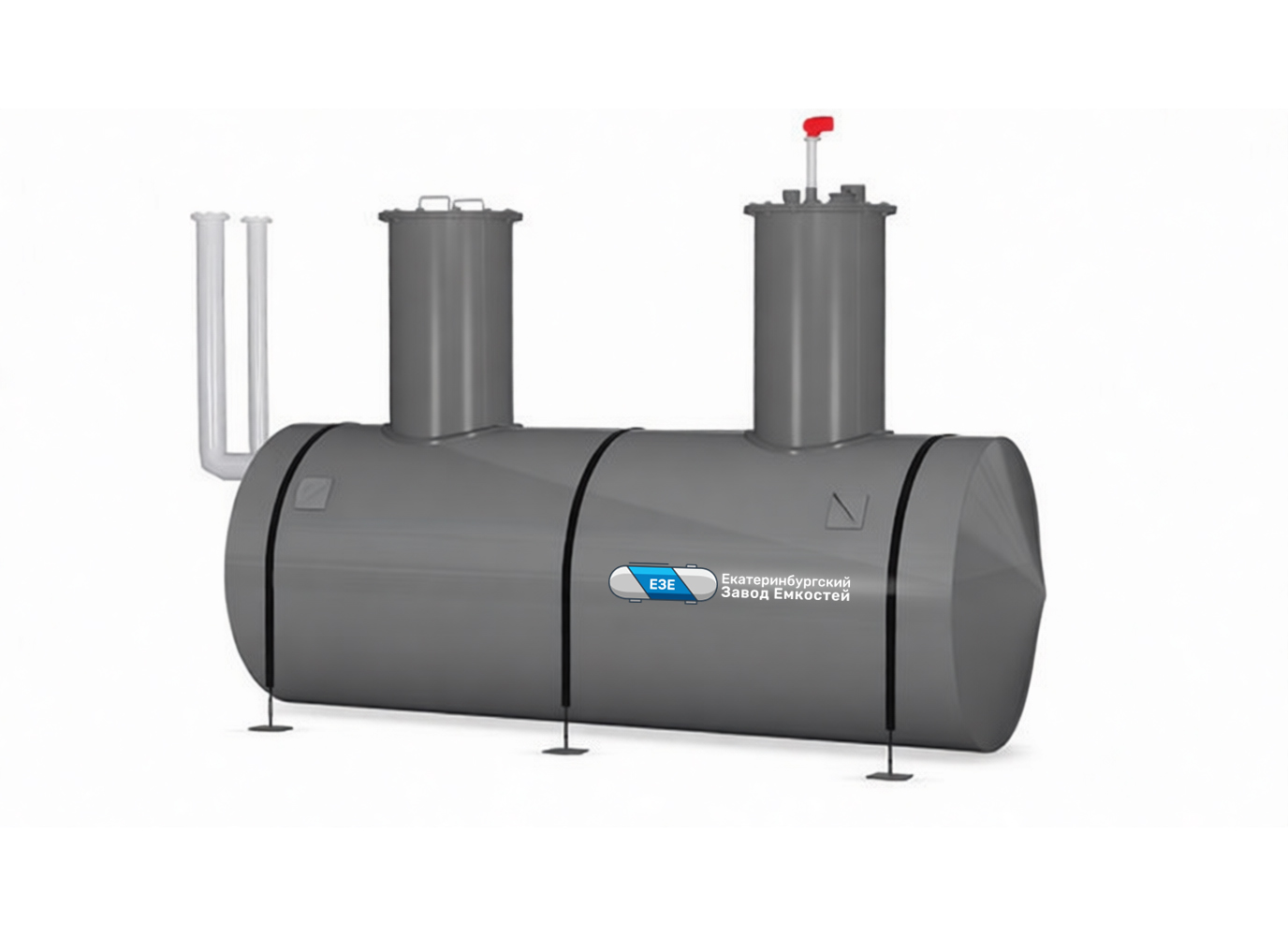

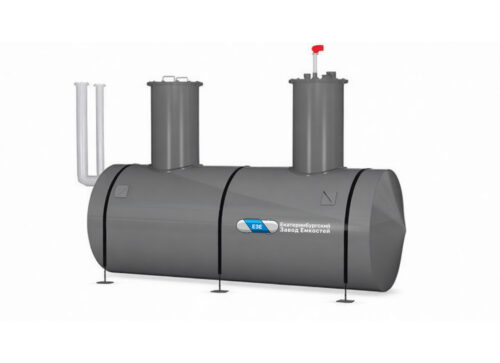

Готовая ёмкость представляет собой горизонтальный стальной резервуар объёмом 50 м³, оснащённый технологическими горловинами. Их количество определяется по согласованию с заказчиком. Через горловины осуществляется:
- установка оборудования — насосов, датчиков уровня, сигнализаторов, манометров, запорной арматуры;
- подключение трубопроводов для сбора и откачки жидкости;
- визуальный и технический осмотр внутреннего пространства.
Для обеспечения устойчивости к внешним нагрузкам (в том числе давлению грунта) внутренняя полость резервуара усиливается рёбрами жёсткости.
Материалы изготовления
При производстве применяются следующие марки стали:
- Сталь Ст3 — для эксплуатации в умеренных климатических условиях (до −40 °C);
- Сталь 09Г2С — для районов с низкими температурами (ниже −40 °C);
- Нержавеющая сталь — при необходимости хранения питьевой или особо чистой воды.
Модификации
Доступны две основные версии:
- ЕП-50 — базовая подземная ёмкость объёмом 50 м³;
- ЕПП-50 — подземная ёмкость объёмом 50 м³ с системой обогрева.
Ёмкость с подогревом (ЕПП-50)
Обогрев предусмотрен для двух основных сценариев:
- работы с вязкими жидкостями, требующими предварительного разогрева перед перекачкой;
- эксплуатации в регионах с низкими температурами, где возможно замерзание рабочей среды.
Нагрев может осуществляться двумя способами:
- электрическим греющим кабелем;
- внутренним трубопроводом с циркулирующим теплоносителем.
Для минимизации теплопотерь на корпус наносится теплоизоляционный слой.
Антикоррозионная защита
Учитывая агрессивное воздействие грунтовой среды, все подземные резервуары проходят многоуровневую защитную обработку на заводе-изготовителе:
- нанесение специальных антикоррозионных покрытий;
- гидроизоляция;
- по запросу — резинобитумное покрытие внешней поверхности;
- по требованию заказчика — обработка и внутренней поверхности.
Монтаж
Ёмкость поставляется в готовом виде и устанавливается в котлован на предварительно подготовленное бетонное основание. Глубина заложения определяется исходя из высоты горловин и требований доступа.
Для упрощения установки конструкция включает встроенные опоры, фиксируемые к основанию анкерными креплениями.
При высоком уровне грунтовых вод или недостаточной фиксации существует риск всплытия пустой ёмкости. Поэтому дополнительно рекомендуется использовать механические удерживающие хомуты или анкерные системы.
